I simboli degli impianti elettrici

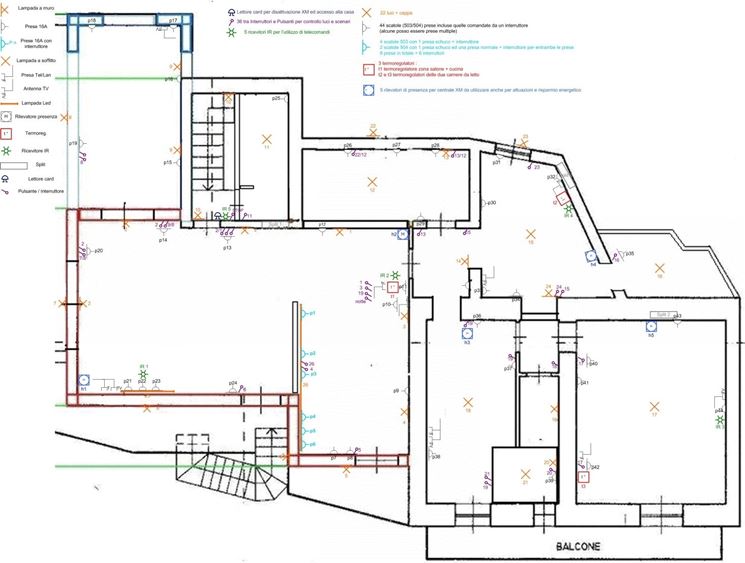

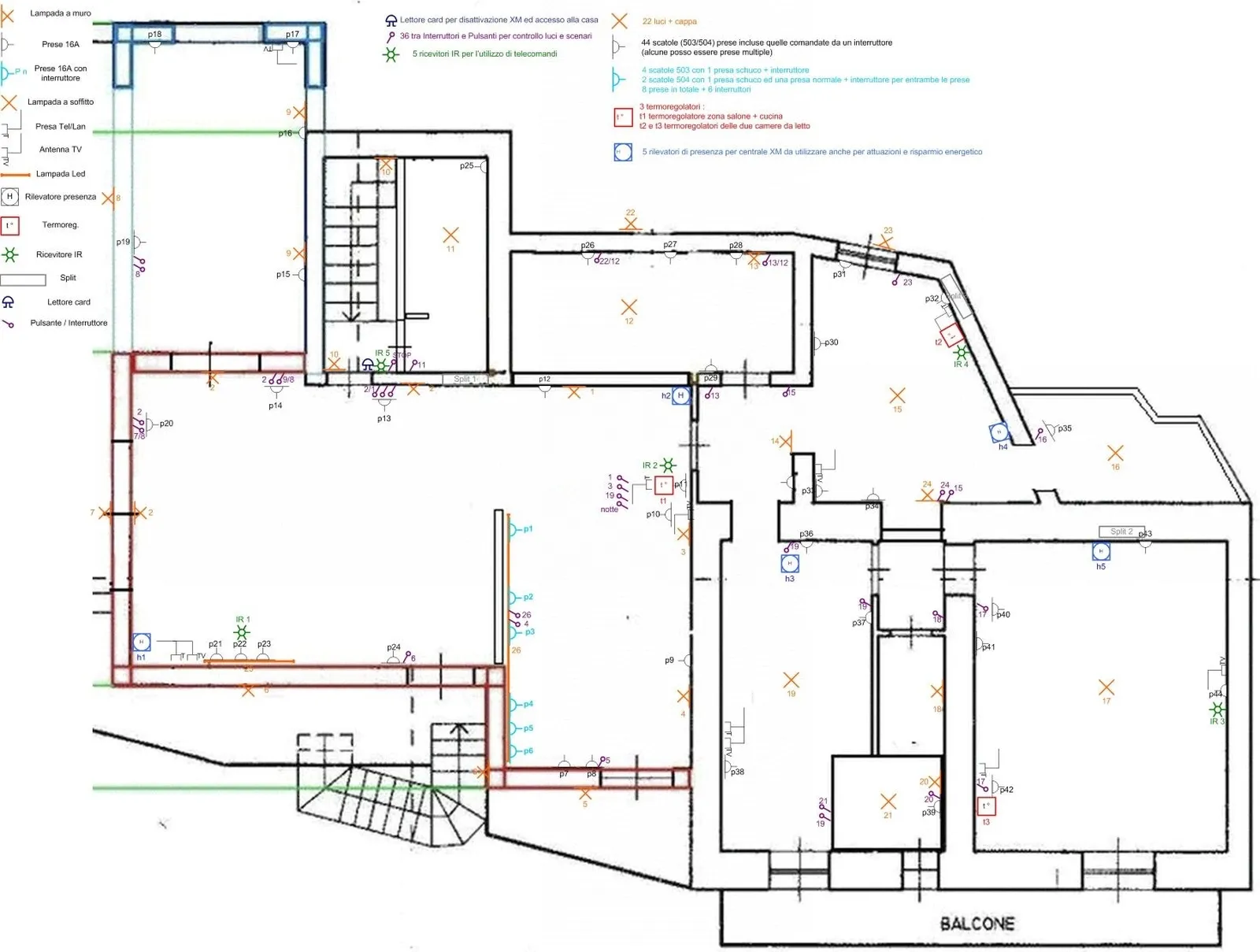

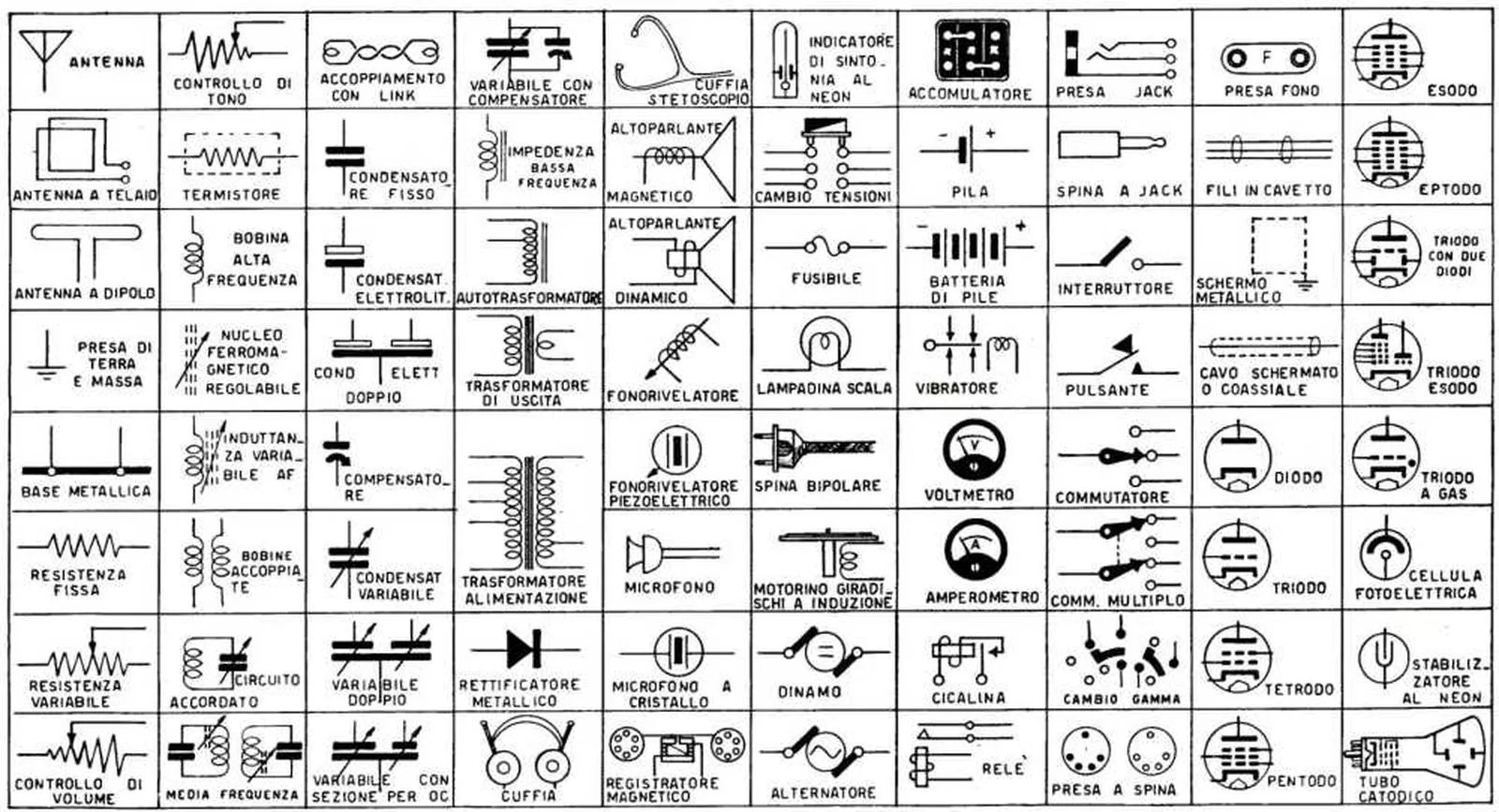

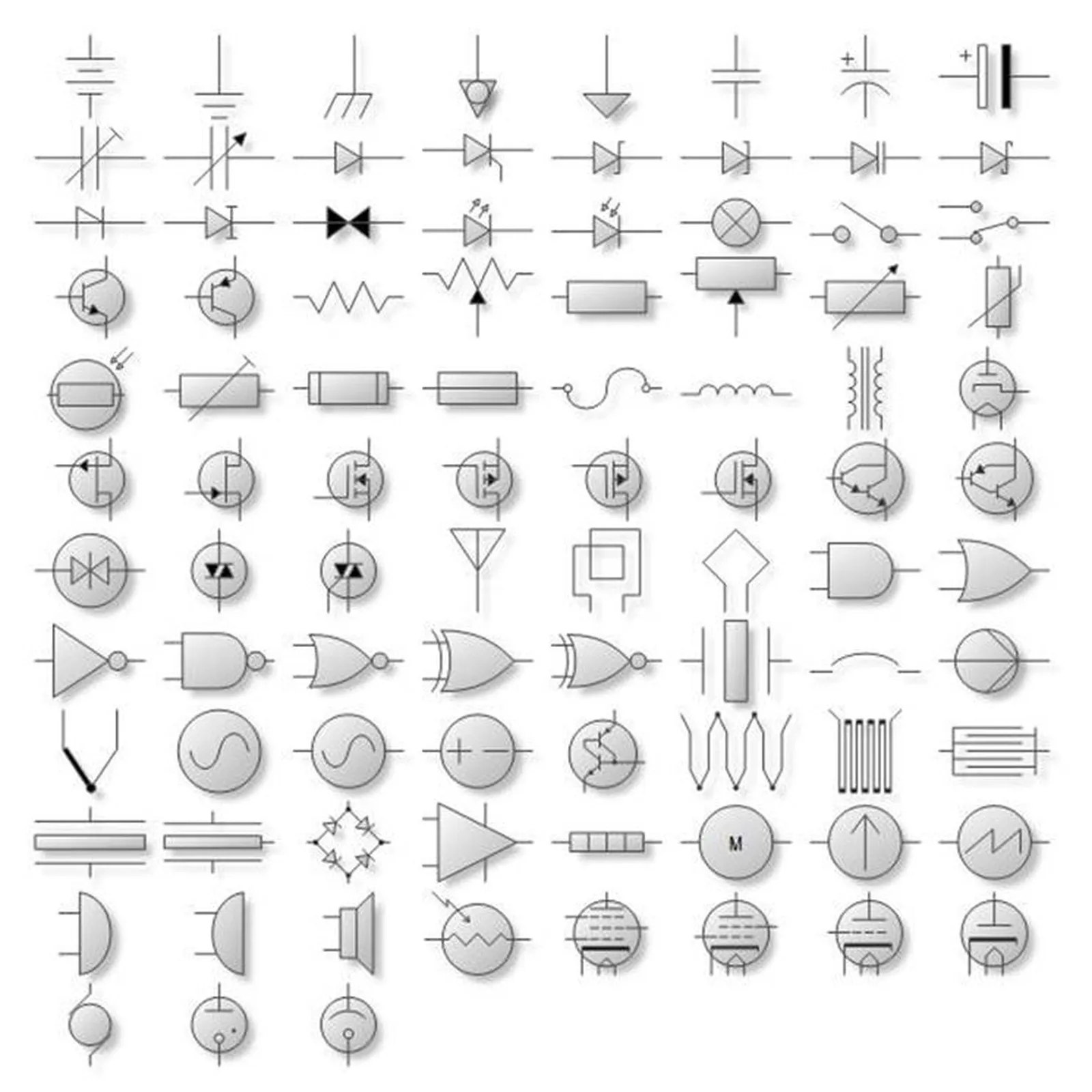

Prima di approcciarsi alla realizzazione di un impianto elettrico occorre predisporre uno schema in cui riportare il progetto completo. In questo modo l'incaricato della messa in opera dell'impianto elettrico saprà come muoversi e come dovrà impostare il suo lavoro. Su carta un impianto è pienamente funzionale, quando viene realizzato possono sorgere alcuni problemi. Per evitare che ciò accada vengono utilizzati i simboli degli impianti elettrici. Potremmo definire i simboli degli impianti elettrici come un alfabeto speciale che consente ai tecnici specializzati di leggere il progetto e di realizzarlo senza sbagliare. Esistono moltissimi simboli degli impianti elettrici. I più comuni sono utilizzati per indicare la presenza di prese piuttosto che interruttori e relè, quelli speciali invece servono per segnalare impianti di sicurezza o satellitari.

Simboli degli impianti elettrici per i conduttori

Osservando i simboli degli impianti elettrici, e in particolare quelli che si riferiscono ai conduttori, si nota la presenza di un'ondina in senso orizzontale ovvero la corrente alternata. La croce invece viene utilizzata per indicare l'incrocio di due o più conduttori che non sono collegati mediante l'elettricità. Proseguendo con i simboli degli impianti elettrici per i conduttori troviamo una croce che ha un piccolo circoletto al centro, al contrario di quella incontrata in precedenza qui c'è la connessione elettrica. La doppia derivazione e il numero dei conduttori presenti è raffigurata da una linea retta orizzontale preceduta da due linee perpendicolari inclinate a cui sono collegati dei rami. Se c'è scritto "2x4" prima della linea, si è in presenza di una conduttura elettrica che ha due cavi unipolari dalle dimensioni di 4mm quadrati.

Simboli degli impianti elettrici per i conduttori più conosciuti

I simboli degli impianti elettrici per conduttori, anche se sono molti, sono tra i più conosciuti. Per esempio per indicare le condutture da installare alla parete si utilizza una linea retta orientata in senso orizzontale alle cui estremità sono presenti delle M inclinate. Se le lettere M si trovano nella parte superiore e tra le due è presente un pallino, significa che la conduttura sarà incassata nella parete mediante un tubo. Nella parte inferiore del disegno si troveranno poi ulteriori informazioni sulle dimensioni e sul tipo di tubi che saranno utilizzati. Spostandoci nella parte inferiore, e quindi in corrispondenza del pavimento, si possono vedere delle linee orizzontali con dei coni di tre linee che segnalano una conduttura interrata, mentre se vi sono dei quadratini vuoti la linea elettrica sarà installata su una canalina o su un supporto tipo passerella.

I simboli degli impianti elettrici per gli interruttori

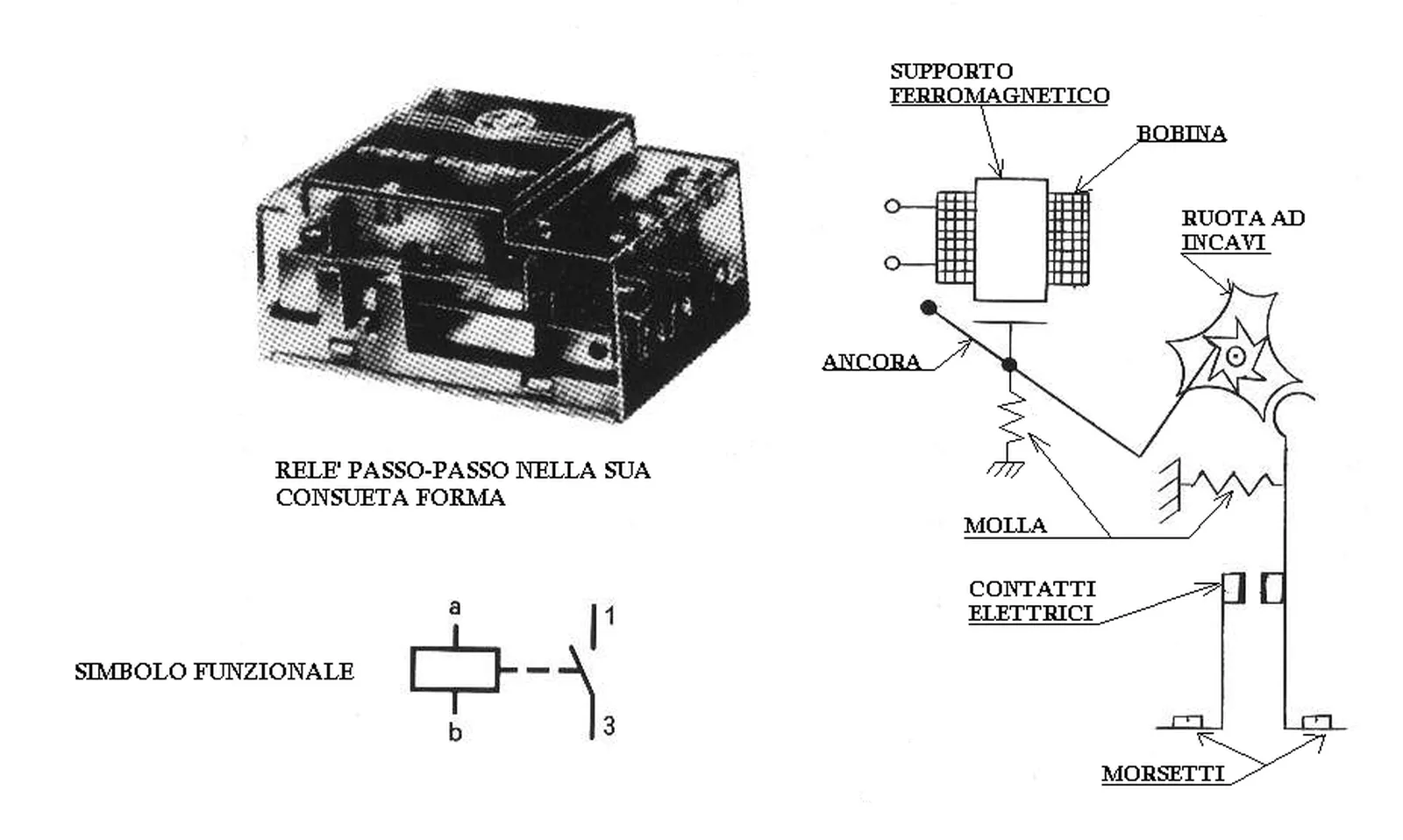

Gli impianti elettrici sono importanti quasi come le fondamenta della casa. E' quasi impossibile immaginare una vita senza elettricità. Quando utilizziamo gli interruttori per accendere la luce ignoriamo che la loro posizione non è casuale e che dietro si nasconde una fitta rete di collegamenti immaginata su carta. I simboli degli impianti elettrici degli interruttori, sui progetti sono indicati in maniera diversa da quelli descritti sino a questo momento. Quelli più utilizzati sono il circoletto vuoto con una L capovolta che tende a destra (per gli interruttori da incasso). Per comandare a distanza un interruttore (ovvero con sistema relè), si utilizza un circoletto con la lettera R, mentre per regolare l'intensità si ricorre alla lettera V con la punta indirizzata verso la parte sinistra del circoletto.

Domande frequenti

  • Come si distinguono i simboli per l'incrocio e la connessione dei conduttori?
    La distinzione è fondamentale per la corretta lettura dello schema elettrico. Un simbolo costituito da una semplice croce indica che due o più conduttori si incrociano fisicamente ma non sono elettricamente collegati; il flusso di corrente non passa dall'uno all'altro. Al contrario, se alla base di questa croce si aggiunge un piccolo cerchio al centro, il simbolo segnala una connessione elettrica effettiva: i fili si uniscono e la corrente può fluire tra di essi. Questa differenza grafica evita errori gravi durante l'installazione, garantendo che i circuiti siano realizzati esattamente come progettato.
  • Cosa indicano le lettere 'M' e il pallino nei simboli delle condutture a muro?
    Nello schema elettrico, la presenza di una linea orizzontale con le lettere 'M' inclinate alle estrezioni indica genericamente una condotta posata sulla superficie della parete. Tuttavia, il dettaglio grafico è cruciale: se tra le due lettere 'M' è presente un piccolo pallino, il simbolo specifica che la conduttura deve essere incassata all'interno della parete utilizzando un tubo protettivo. Inoltre, spesso sotto questa linea vengono riportate informazioni aggiuntive sulle dimensioni dei cavi e sul tipo di tubazioni previste, fornendo al tecnico tutte le specifiche tecniche necessarie per l'esecuzione dei lavori.
  • Quali simboli identificano le condutture interraterispetto a quelle su canalina?
    Per identificare il percorso sotterraneo o nel massetto, lo schema utilizza linee orizzontali accompagnate da piccoli triangoli formati da tre linee, che simulano visivamente il terreno o la sepoltura. Al contrario, per indicare che la linea elettrica corre su una canalina esterna o su una passerella di supporto, il simbolo prevede l'inserimento di quadratini vuoti lungo la linea del cavo. Questi elementi grafici permettono di distinguere immediatamente se il percorso del cavo richiede opere murarie di interramento o semplicemente il fissaggio superficiale tramite supporti esterni.
  • Come si riconoscono i simboli per interruttori, comandi a distanza e dimmer?
    I simboli per gli interruttori variano in base alla funzione specifica. Un cerchietto vuoto con una 'L' capovolta rivolta a destra indica un interruttore standard da incasso. Per i sistemi di comando a distanza, gestiti tramite relè, si utilizza un cerchietto contenente la lettera 'R'. Infine, per i dispositivi regolatori di intensità luminosa (dimmer), il simbolo presenta una lettera 'V' con la punta orientata verso la sinistra del cerchietto. Conoscere queste differenze permette di interpretare correttamente le funzioni di controllo della luce previste dal progetto.
  • Come si interpreta la dicitura '2x4' associata a una linea di conduttore?
    Questa notazione fornisce dati tecnici precisi sulla sezione e sul numero dei cavi. Il numero '2' indica che si tratta di una conduttura composta da due cavi unipolari distinti. Il numero '4', solitamente seguito dal simbolo del millimetro quadrato, specifica la sezione trasversale di ciascun cavo, pari a 4 mm². Questo tipo di informazione è essenziale per garantire che i cavi abbiano la capacità di trasporto di corrente adeguata al carico previsto, evitando surriscaldamenti e garantendo la sicurezza dell'impianto secondo le normative vigenti.
